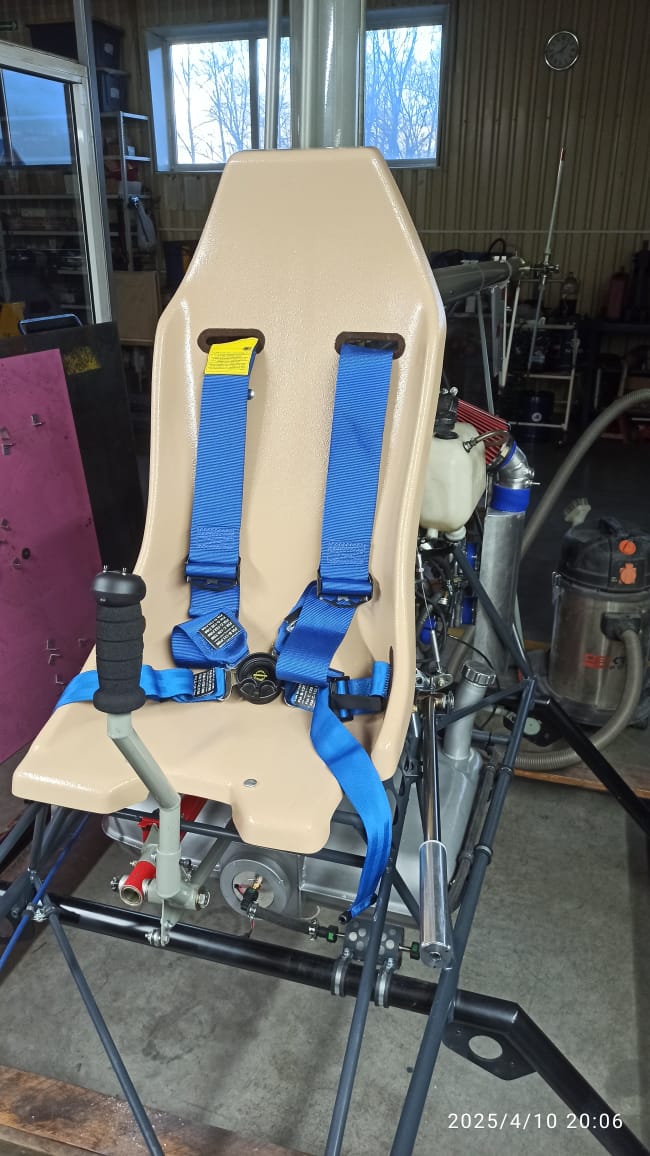

Партизан-2 бюджетный вертолет

[BaD]

италия - труба полая, у америки сплошная...

Какая из них?
На америкосовских чертежах 4 трубы (1 сталь + 3 люминия) и 2 стержня люминиевых . Как они в трубы болтЕГИ закручивают умолчав про лайнер- это ППЦ товарищи ...



[Kazakov]

Добрый день. У Вас редуктор шестеренчатый 1:2.5 (примерно), потом ременная 1:1 (примерно). Вы рассматривали вариант вместо этого, один клиноременный 1:2.5, с меньшими ремнями? По массе вроде должен быть выигрыш? Но смена вращения будет...



[Фланкер]

На америкосовских чертежах 4 трубы (1 сталь + 3 люминия) и 2 стержня люминиевых . Как они в трубы болтЕГИ закручивают

Тоже интересно. Наверное сверлят первые четыре трубы (кругляка) насквозь под стяжные болты (я про комель)... Ну а как ещё?



[BaD]

Ну а как ещё?

Однако там хитрее задумано. Первый болт ПФГ закручивается в алюминиевый пруток, а второй во вклеенный в алюминиевую трубу лайнер. Накладка законцовки крепиться по тому же принципу. В комле похожая история. В стальной и алюминиевой трубах вклеены лайнеры под крепежные болты накладок-усилителей. Клепка по длине лопасти идет в трубы и прутки глухими вытяжными заклепками. А в потай или нет, ХЗ...



[Фланкер]

Что такое лайнер в данном случае, это вставка по русски?
Ладно, с технологией более - менее понятно по чертежу и видосу. Но такие лопасти уже имеют какую то статистику наработки, или кто то проводил их испытания? Лопасти таки...



[BaD]

Что такое лайнер в данном случае, это вставка по русски?

Да, вкладыш по нашему.

Но такие лопасти уже имеют какую то статистику наработки, или кто то проводил их испытания?

Хенрик ранее выкладывал фото и видео, но летали и как? Лично мне пока не ясно.



[Anatoliy.]

На америкосовских чертежах 4 трубы (1 сталь + 3 люминия) и 2 стержня люминиевых .

Смотрю на чертеж лопасти и возникает вопрос не о конструкции лопасти, а о прочности лопасти.
Зачем столько стали и сплошных алюминиевых прутков в лопасти?
Какая должна быть прочность лопасти на растяжение ?
Как можно больше или есть какие то разумные требования?



[BaD]

Судя по видео, трубки и стержни склеенные в пакет обеспечивают оболочке заданную крутку и фокус.
